Hoe meet ik mijn deurbeslag?

Deurbeslag is verkrijgbaar in verschillende vormen en maten, maar welke is nu het meest geschikt? Om het best passende deurbeslag te vinden kunt u gebruik maken van het volgende drie-stappenplan.

Meetmethode

1. 1. PC maat opmeten
2. 2. Deurdikte opmeten
3. 3. Gatenprofiel opmeten



1. PC maat opmeten

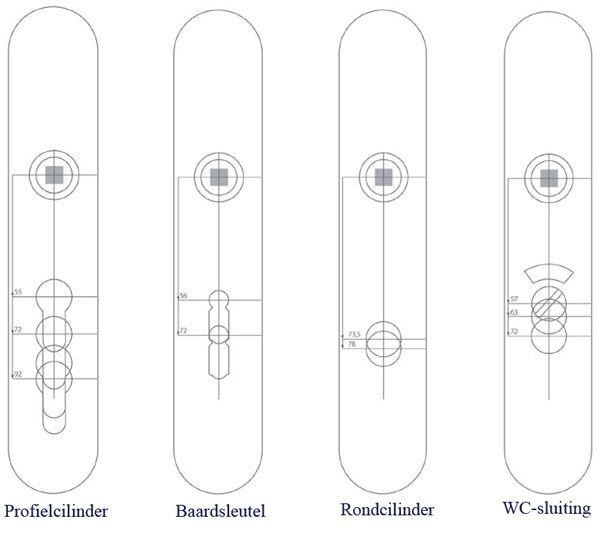

De PC maat is de afstand tussen het hart van het krukgat en het hart van de profielcilinder. Deze afstand geldt ook voor een baardsleutelgat, rondcilinder en een WC-slot (dit is zichtbaar in onderstaand figuur).

De PC maat is o.a. afhankelijk van waar het slot wordt gebruikt. Bij sloten die worden gebruikt in de woningbouw, voor zowel binnen als buitendeuren, is de afstand meestal 55 mm.

Zwaardere / veiligheidssloten hebben meestal een PC maat van 72 mm. Een PC maat van 72 mm wordt gezien als de standaardmaat. Het voordeel van deze maat is dat de deurkruk of deurknop op grotere afstand van de cilinder gevestigd zit. Hierdoor is er meer ruimte voor de bediening.

Smaldeursloten zijn door het dunne postuur zelfs leverbaar in een PC maat van 92 mm.

In het buitenland worden er andere maten gehanteerd dan in Nederland. Zo wordt de PC maat van 85 mm het meest gebruikt in België en 70 mm het meest in Frankrijk.

Voor Bad/WC sloten is in Nederland een PC maat van 72 mm gebruikelijk. In Duitsland is deze afstand daarentegen 78 mm.



Deurschild met gat voor een profielcilinder
Als u een deur heeft waarop een schild moet komen met een gat voor een profielcilinder, dan zijn er drie standaard maten: 55, 72 en 92 mm.

Deurschild met sleutelgat voor een zogenaamde baardsleutel
Als u een deur heeft waarop een schild moet komen met een gat voor een baardsleutel, dan zijn er twee standaard maten: 56 en 72 mm.

Deurschild met gat voor een rondcilinder (Figuur 3)
Als u een deur heeft waarop een schild moet komen met een gat voor een rondcilinder, dan zijn er twee standaard maten: 73,5 en 78 mm.

Deurschild met gat voor een WC-sluiting (figuur 4)
Als u een deur heeft waarop een schild moet komen met een gat voor een WC-garnituur, dan zijn er drie standaard maten: 57, 62 en 72 mm.



2. Deurdikte opmeten

Het opmeten van uw deurdikte is zo gemakkelijk als het klinkt. U hoeft simpelweg de dikte van uw deur op te meten, dit om rekening te houden met de lengte van de meegeleverde schroeven. Indien u te korte schroeven krijgt meegeleverd kunt u (bijna) altijd de schroeven van uw oude deurbeslag hergebruiken.

Dit is wederom ook een mogelijkheid om net iets op de kosten te besparen, indien de schroeven van uw huidige deurbeslag nog in goede staat zijn.



3. Gatenprofiel opmeten

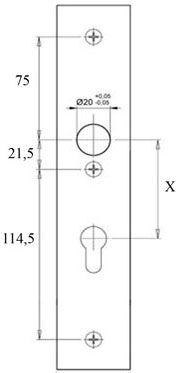

In onderstaande afbeelding is er een voorbeeld gegeven van een deurbeslag met het gatenprofiel. De X aan de rechterzijde komt overeen met uw PC maat. Om uw gatenprofiel goed te kunnen aflezen begint u bij de bovenste schroef.

Vanaf de bovenste schroef meet u de afstand van het hart van deze schroef naar het hart van het krukgat. In ons voorbeeld komt dit uit op 75 mm.

Vervolgens meet u de afstand van het hart van het krukgat naar het hart van de eerste schroef hieronder, in ons voorbeeld 21,5 mm.

Tot slot meet u de afstand van het hart van het krukgat naar het hart van de onderste schroef, in het voorbeeld 114,5 + 21,5 = 136 mm.
